Библиотека алгоритмов

УМНОЖЕНИЕ МАТРИЦЫ НА ВЕКТОР

XY projection

YZ projection

XZ projection

Ссылка на описание в энциклопедии AlgoWiki:

Умножение плотной неособенной матрицы на вектор

Реализация алгоритма на Си:

for(int i = 0; i < size; i++)

for(int j = 0; j < size ; j++)

vec_out[i] += matrix[i][j] * vec _in[j];

Описание алгоритма на Algolang:

<algo>

<params>

<param name="size" type="int" value="5"></param>

</params>

<block dims="2">

<arg name="i" val="0..size-1"></arg>

<arg name="j" val="1..size"></arg>

<vertex condition="" type="2">

<in src="i,j-1"></in>

</vertex>

</block>

</algo>
На рисунках представлен результат для матрицы размером 5*5 и вектора длины 5

ПЕРЕМНОЖЕНИЕ МАТРИЦ

XY projection

YZ projection

XZ projection

Ссылка на описание в энциклопедии AlgoWiki:

Перемножение плотных неособенных матриц

Реализация алгоритма на Си:

for ( int i=0; i<size_1_str;i++)

for (int j=0; j<size_2_col;j++)

{

matrix_out[i][j]=0;

for(int k=0; k<size_common;k++)

matrix_out[i][j]+=matrix_1[i][k]*matrix_2[k][j];

}

Описание алгоритма на Algolang:

<algo>

<params>

<param name="m" type="int" value="3"></param>

<param name="n" type="int" value="3"></param>

<param name="l" type="int" value="3"></param>

</params>

<block id="1" dims="3">

<arg name="i" val="1..m"></arg>

<arg name="j" val="1..l"></arg>

<arg name="k" val="1..n"></arg>

<vertex condition="k<>1" type="3">

<in src="i,j,k-1"></in>

</vertex>

</block>

</algo>
На рисунках представлено изображение графа алгоритма без входных и выходных данных для случая перемножения двух квадратных матриц порядка 3

НАХОЖДЕНИЕ СУММЫ ЭЛЕМЕНТОВ МАССИВА СДВАИВАНИЕМ

XY projection

Ссылка на описание в энциклопедии AlgoWiki:

Нахождение суммы элементов массива сдваиванием

Реализация алгоритма на Си:

for(int i=1;i<=h;i++)

for(int j=0;j<arr_size;j++)

if(j<(arr_size/(pow(2,i))))

arr[j]=arr[j*2]+arr[2*j+1];

Описание алгоритма на Algolang:

<algo>

<params>

<param name="n" type="int" value="8"></param>

<param name="h" type="int" value="3"></param>

</params>

<block dims="2">

<arg name="i" val="0..h"></arg>

<arg name="j" val="1..n"></arg>

<vertex condition="(i<>0)and(j<=(n/(2^i)))" type="1">

<in src="i-1,j*2-1"></in>

<in src="i-1,j*2"></in>

</vertex>

</block>

</algo>

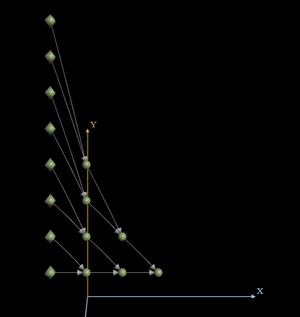

На рисунке изображён граф алгоритма. В данном случае выполнено суммирование 8 элементов массива. Вершины, соответствующие входным данным, обозначены октаэдром.
