Участник:Nbvehbectw/Алгоритм нахождения точек множества Мандельброта
Жалеев Тимур, группа 404.
Свойства и структура алгоритмов
Общее описание алгоритма

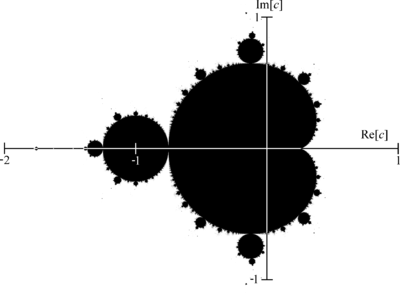

Множество Мандельброта - множество точек [math]\displaystyle{ c }[/math] комплексной плоскости таких, что последовательность [math]\displaystyle{ z_{n+1} = z_n^2 + c, z_0 = 0 }[/math] ограничена[1]. Для изображения области множества выбирается некоторое количество итераций (обычно зависящее от размеров изображаемой области) и так называемый "радиус выхода", и для соответствующих [math]\displaystyle{ c }[/math] из области вычисляются элементы данной последовательности. Если на всех итерациях модуль элемента остается не больше радиуса выхода, то считается, что последовательность ограничена, и данная точка принадлежит множеству. В противном случае последовательность считается уходящей в бесконечность, а точка - не принадлежащей множеству. Можно доказать, что если для какого-либо элемента последовательности выполняется [math]\displaystyle{ \left| z_n \right| \gt 2 }[/math], то последовательность не ограничена[1], то есть в качестве радиуса выхода можно взять число 2.
Математическое описание алгоритма
Для изображения прямоугольной области множества Мандельброта можно выбрать следующие параметры: координаты центра изображения [math]\displaystyle{ (\overline{x}, \overline{y}) }[/math], ширина [math]\displaystyle{ W }[/math] и высота [math]\displaystyle{ H }[/math] изображения и расстояние между соседними пикселями [math]\displaystyle{ p }[/math]. Тогда для каждого пикселя с координатами [math]\displaystyle{ i }[/math] по горизонтали и [math]\displaystyle{ j }[/math] по вертикали вычисляется число [math]\displaystyle{ c }[/math] по следующим правилам:
[math]\displaystyle{ \operatorname{Re} \, c = \overline{x} + \left(i - \frac{W}{2}\right)p }[/math]
[math]\displaystyle{ \operatorname{Im} \, c = \overline{y} - \left(j - \frac{H}{2}\right)p }[/math]
Для полученных [math]\displaystyle{ c }[/math] определяется их принадлежность множеству по указанному выше алгоритму с количеством итераций [math]\displaystyle{ O \left( \frac{1}{\sqrt p} \right) }[/math][2] и радиусом выхода 2. В зависимости от того, определяется точка принадлежащей или не принадлежащей множеству, соответствующий ей пиксель окрашивается одним или другим цветом.
Также существуют различные способы построить изображение более наглядно с использованием цвета. Самый простой - окрашивать точки множества черным цветом, а остальные точки окрашивать различными цветами в зависимости от того, сколько потребовалось итераций [math]\displaystyle{ n }[/math], чтобы элемент последовательности [math]\displaystyle{ z_{n+1} = z_n^2 + c, z_0 = 0 }[/math] превысил радиус выхода. Однако этот метод тоже дает изображение с резкими границами: число итераций - это всегда целое число, и образуются области, окрашенные одним цветом. Более гладкий способ окрашивания точек вне множества использует следующую формулу:
[math]\displaystyle{ \mu = n + 1 - \frac{\ln(\ln \left| z_n \right|)}{\ln 2} }[/math],
где [math]\displaystyle{ n }[/math] - число итераций, потребовавшееся для для превышения элементом последовательности радиуса выхода, а [math]\displaystyle{ z_n }[/math] - этот элемент[3]. Для понимания сути этой формулы можно использовать описание, приведенное Earl L. Hinrichs:
«Игнорируя [math]\displaystyle{ + c }[/math] в обычной формуле, получим, что точки последовательности растут как [math]\displaystyle{ z := z^2 }[/math]. То есть у нас есть последовательность [math]\displaystyle{ z, z^2, z^4, z^8, z^{16} }[/math], и т.д. Подсчет числа итераций означает присвоение целого числа этим значениям. Если игнорировать множитель, логарифм этой последовательности получится: [math]\displaystyle{ 1, 2, 4, 8, 16 }[/math]». Логарифм логарифма: [math]\displaystyle{ 0, 1, 2, 3, 4 }[/math], что соответствует целому значению из подсчета итераций. Таким образом, подходящим обобщением дискретного подсчета итераций на непрерывную функцию будет двойной логарифм»[3].
При использовании этой формулы число [math]\displaystyle{ \mu }[/math] получается примерно равным [math]\displaystyle{ n }[/math], однако меняющимся практически непрерывно по [math]\displaystyle{ c }[/math].
Также заметим, что определение принадлежности точки ко множеству не зависит от других точек, то есть может выполняться параллельно. Также параллельно могут строиться сразу несколько изображений, например, с одним центром и убывающим расстоянием между пикселями для получения наглядной анимации "погружения" во множество Мандельброта.
